在制作论文配图时，我们首先需要确定的就是图像的版式（尺寸）。如若在错误的版式上进行设计和绘制，往往会在最终投稿时，遇到一些不必要的麻烦。关于图像版式的要求，一般在出版社的Guide for Authors中会有明确的指导，有些出版社也许没有明确列出，建议作者向出版社询问，表达自己对文章的重视、专业和细心。我们这里就对论文配图的常见版式进行初步的讨论。

除却一些比较特殊的期刊（如Science和某些物理领域刊物），大部分学术期刊都是采取两栏排版。这里我们注意2个数据，即L1（单栏宽度）和L2（双栏宽度）。

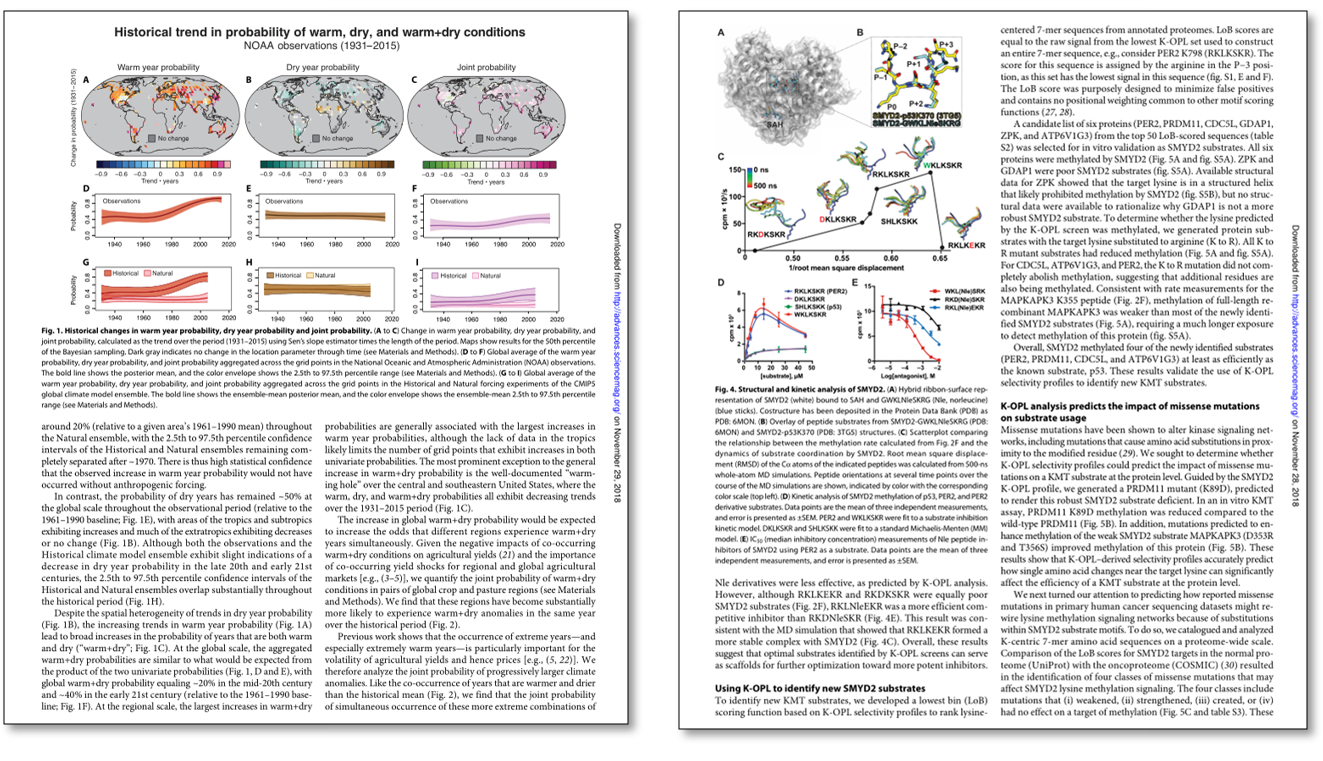

我们在开始设计绘制时，首先就要考虑并确定图像的宽度，采取单栏排版还是双栏排版。对于长度而言，则可以自由确定。如下即为双栏排版和单栏排版的实例。

这里需要注意一点，对于不同期刊而言，L1和L2的赋值往往是不一样的，这里简单的给大家提供几个常见出版社的数据：

如果在投稿初期并不能确定是否会更改目标期刊，我们也可以先确定一个比较适中的版式，后期进行微调：一般期刊的单栏图像宽度为8 cm-9 cm，双栏17 cm-18 cm左右，高度一般不固定，需具体期刊具体对待。

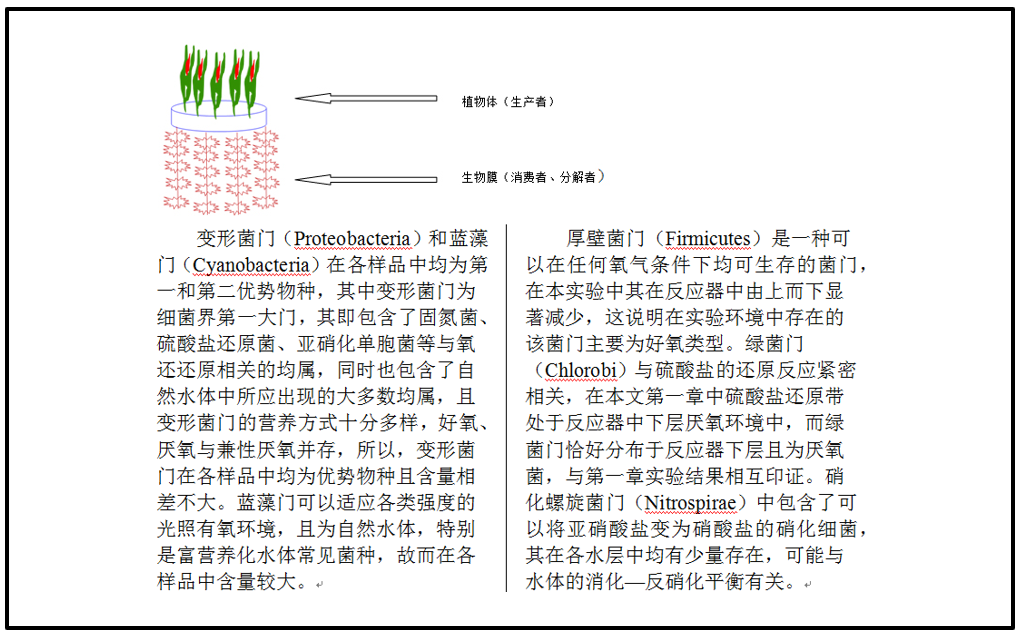

最后提示诸位一种需要我们特别留意避免的情况：配图宽度远大于L1，同时又远小于L2。这样会造成版面的浪费，同时也影响美观，是为大多数出版社所明令禁止的。下图即为典型案例。
